线性位移应用
基于 3D 霍尔传感器的线性位移检测方案，适用于磁轴键盘、位置检测等场景。
应用概述

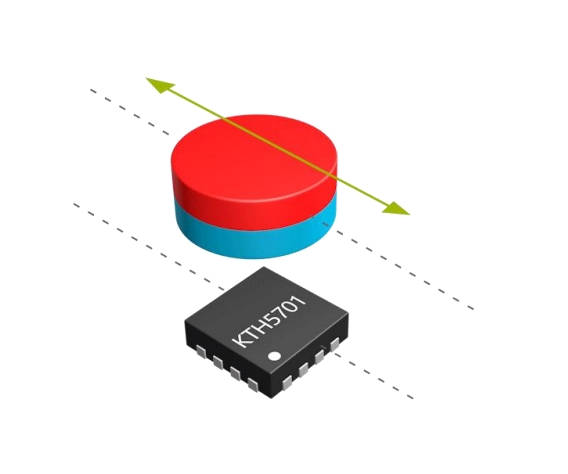

CONNTEK 3D 霍尔传感器可精确检测磁铁的线性位移，实现高分辨率、高可靠性的位置感知。
典型应用
- 磁轴键盘 - 无触点开关，无限寿命，可自定义触发点

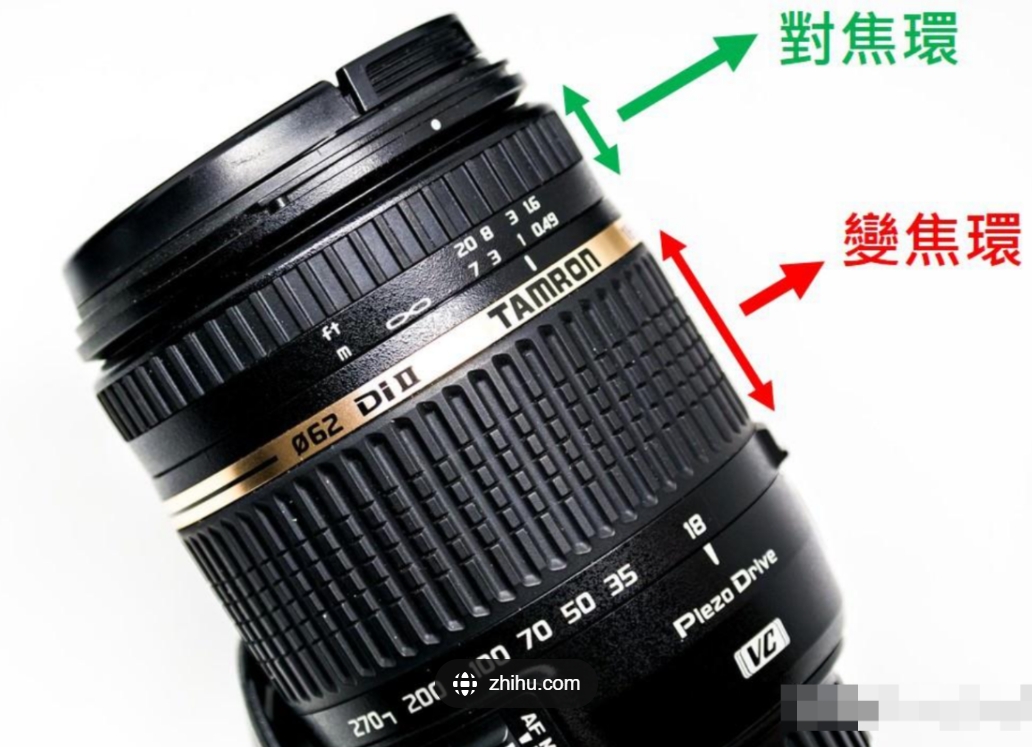

- 调焦机构 - 镜头位置检测，高精度
- 阀门控制 - 行程检测，工业环境
- 液位检测 - 非接触式液位感应
方案优势
| 特性 | 说明 |
|---|---|
| 高分辨率 | 16位 ADC，分辨率可达微米级 |
| 宽量程 | 支持 1-20mm 多种行程范围 |
| 温度稳定 | 内置温度补偿算法 |
| 低功耗 | 支持休眠模式，适合电池供电 |
推荐产品
| 产品 | 特点 | 适用场景 |
|---|---|---|
| KTH5701 | 高精度，全功能 | 工业/汽车 |
| KTH5702 | 角度优化 | 旋转+线性 |
| KTH5721 | 性价比高 | 消费电子 |
参考资料
文档下载
| 资源 | 说明 | 版本 | 下载 |
|---|---|---|---|
| 线性结构应用笔记 | 完整设计指南 | v3.0 | |
| 磁轴键盘应用笔记 | 键盘专用指南 | v1.0 |
设计要点
磁铁选型
- 材质：推荐 N35-N52 钕铁硼磁铁
- 尺寸：直径 3-6mm，高度 2-4mm
- 充磁方向：轴向充磁
- 表面磁场：建议 200-500mT
线性度优化
- 安装距离：传感器到磁铁距离 2-5mm
- 标定方法：参考应用笔记中的多点标定
- 温漂补偿：使用内置温度传感器
- 数据滤波：根据应用需求选择滤波算法

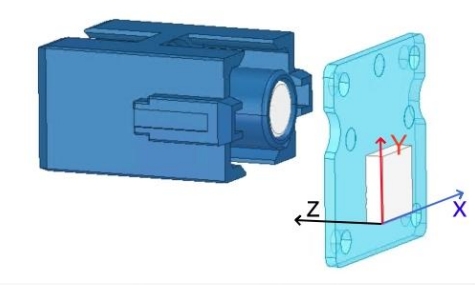

磁轴键盘特点
磁轴键盘是线性位移的典型应用：
- 无限寿命：无机械触点磨损
- 可调触发点：软件定义触发位置
- 模拟输入：支持压力感应
- 快速响应：1ms 级响应速度
技术支持
如需线性位移应用技术支持，请联系: support@conntek.com
或查看 常见问题
