摇杆应用
基于 3D 霍尔传感器的摇杆解决方案，适用于游戏手柄、工业控制等场景。
应用概述

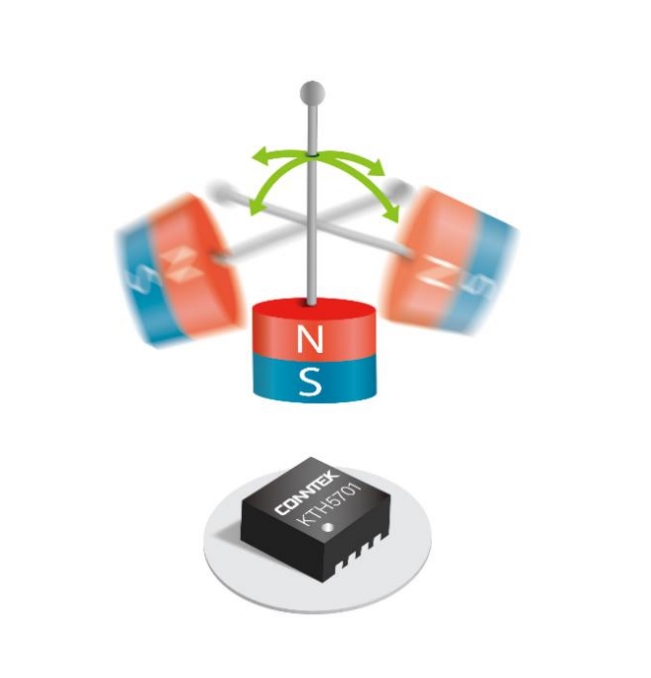

传统电位器摇杆存在磨损、寿命短、漂移等问题。CONNTEK 3D 霍尔摇杆方案采用非接触式磁感应技术，彻底解决这些痛点。
方案优势
| 特性 | 传统电位器 | CONNTEK 3D Hall |
|---|---|---|
| 使用寿命 | 100万次 | 无限次 |
| 漂移问题 | 严重 | 无 |
| 防尘防水 | 差 | 优秀 |
| 线性度 | 一般 | 优秀 |
| 成本 | 低 | 有竞争力 |
推荐产品
| 产品 | 特点 | 适用场景 |
|---|---|---|
| KTH5772 | I2C/UART，摇杆优化，内置算法 | 游戏手柄 |
| KTH5771 | I2C/SPI，通用型 | 工业控制 |
| KTH5774 | 高精度版本 | 专业设备 |
参考资料
文档下载
| 资源 | 说明 | 下载 |
|---|---|---|
| 3D 摇杆应用笔记 | 完整设计指南 | |
| NUCLEO-F091RC 示例 | STM32 参考代码 | ZIP |
设计要点

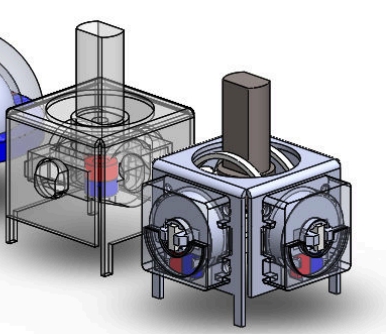

摇杆机械设计
- 摇杆行程：建议 ±15° 范围
- 磁铁安装：使用径向充磁磁铁，固定于摇杆底部
- 气隙设计：传感器与磁铁距离 2-4mm
- 中心定位：需设计可靠的回中机构
软件配置
- 死区设置：中心位置设置 2-5% 死区
- 采样率：游戏应用建议 ≥1KSPS
- 滤波算法：根据需要添加滑动平均滤波
演示视频
观看摇杆应用演示视频，了解实际效果。
技术支持
如需摇杆应用技术支持，请联系: support@conntek.com
或查看 常见问题
